Stecker Sicherheitsparameter und mechanische Lebensdauer

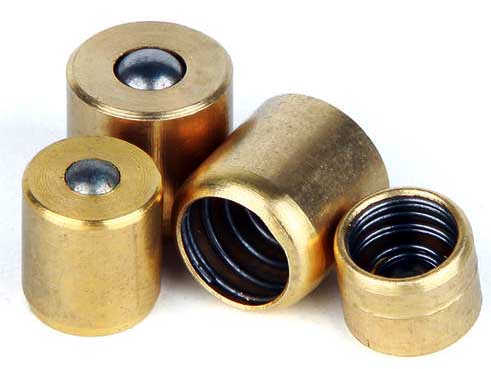

Mechanische Lebensdauer des Terminals
Stecker Isolationswiderstand
Der Isolationswiderstand bezieht sich auf den Widerstandswert, der durch Anlegen einer Spannung an den isolierenden Teil des Verbinders angezeigt wird, so dass Leckstrom in oder auf der Oberfläche des isolierenden Teils erzeugt wird. Es wird hauptsächlich von Faktoren wie Isoliermaterial, Temperatur, Luftfeuchtigkeit und Verunreinigung beeinflusst. Die auf den Steckverbinderproben angegebenen Isolationswiderstandswerte sind im Allgemeinen Indexwerte unter normalen atmosphärischen Bedingungen. Unter bestimmten Umgebungsbedingungen sinkt der Isolationswiderstandswert in ungenutztem Maße. Achten Sie auch auf den Prüfspannungswert des Isolationswiderstands. Abhängig vom Isolationswiderstand (MΩ) = an den Isolator angelegte Spannung (V) / Leckstrom (μA) führt das Anlegen unterschiedlicher Spannungen zu unterschiedlichen Ergebnissen. Im Steckertest beträgt die angelegte Spannung im Allgemeinen 10 V, 100 V und 500 V.

Nennspannung des Verbinders

Die Spannungsfestigkeit ist die kritische Spannung, die innerhalb einer bestimmten Zeit zwischen den miteinander isolierten Teilen des Kontaktpaars oder zwischen dem isolierten Teil und der Erde höher als die Nennspannung aushalten kann, ohne einen Ausfall zu verursachen. Es wird hauptsächlich durch Kontaktabstand und Kriechstrecke und -geometrie, Isolatormaterial, Umgebungstemperatur und -feuchtigkeit sowie atmosphärischen Druck beeinflusst.

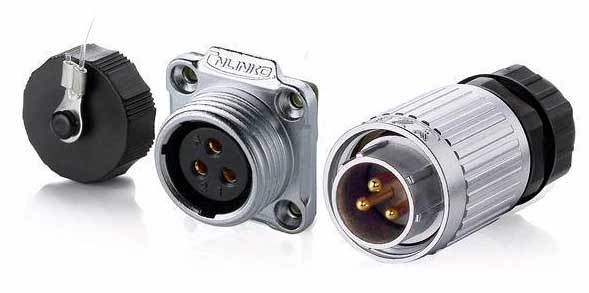

Gewindeanschluss
Mechanische Lebensdauer des Steckers
1) Die mechanische Lebensdauer des Steckers bezieht sich auf die Lebensdauer des Steckers, die normalerweise 500- bis 1000-mal angegeben wird. Wenn die angegebene mechanische Lebensdauer erreicht ist, sollten der Kontaktwiderstand, der Isolationswiderstand und die Spannungsfestigkeit des Steckverbinders den angegebenen Wert nicht überschreiten. Genau genommen sollte die mechanische Lebensdauer eine gewisse Beziehung zur Zeit haben. Wenn sie in 10 Jahren 500-mal und in 1 Jahr 500-mal verbraucht wird, ist die Situation offensichtlich anders.

Anzahl der Kontaktpaare und Lochblende

Erstens kann die Anzahl der Kontaktpaare gemäß den Anforderungen der Schaltung ausgewählt werden, und die Größe des Verbinders und die Gesamttrennkraft sollten berücksichtigt werden. Die Anzahl der Kontaktpaare ist natürlich groß, das Volumen ist groß und die Gesamttrennkraft ist relativ groß. In einigen Fällen, in denen die Zuverlässigkeit hoch ist und das Volumen zulässig ist, können zwei Kontaktpaarpaare parallel verwendet werden, um die Zuverlässigkeit der Verbindung zu verbessern.
Bei Steckern und Buchsen können im Allgemeinen die Stifte (Stecker) und Buchsen (Buchsen) ausgetauscht werden. Im tatsächlichen Gebrauch kann es entsprechend den Live-Bedingungen an beiden Enden des Steckers und der Buchse ausgewählt werden. Wenn die Steckdose häufig aufgeladen werden muss, können Sie eine Steckdose mit Steckdose auswählen, da in der Steckdose mit Steckdose stromführende Kontakte im Isolator vergraben sind. Der menschliche Körper ist nicht einfach, die Live-Kontakte zu berühren, die relativ sicher ist.

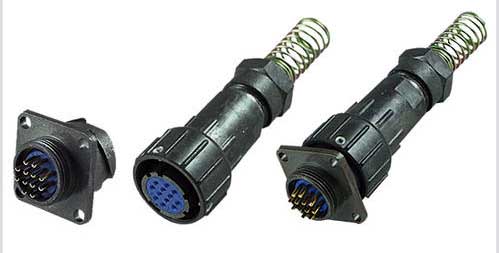

Bajonettverschluss
Vibration, Schock, Kollision
2) Berücksichtigen Sie hauptsächlich die elektrische Kontinuität des Kontaktpaars, wenn der Steckverbinder unter den angegebenen Frequenz- und Beschleunigungsbedingungen Vibrationen, Stößen und Kollisionen ausgesetzt ist. Das Kontaktpaar wird unter dieser dynamischen Belastung sofort getrennt. Die angegebene momentane Zeit beträgt im Allgemeinen 1 μs, 10 μs, 100 μs, 1 ms und 10 ms. Es sollte darauf geachtet werden, wie der sofortige Ausfall des Kontaktpaars beurteilt werden kann. Es wird derzeit angenommen, dass, wenn der Spannungsabfall über dem geschlossenen Kontaktpaar (Kontakt) 50% der elektromotorischen Kraft der Stromversorgung überschreitet, festgestellt werden kann, dass das geschlossene Kontaktpaar (Kontakt) fehlerhaft ist. Das heißt, es gibt zwei Bedingungen zum Beurteilen, ob eine vorübergehende aufgetreten ist:
Sowohl die Dauer als auch der Spannungsabfall sind unverzichtbar.

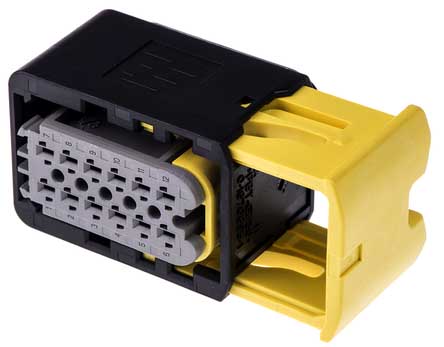

Marmor-Anschluss
Verbindungsmethode

3) Der Stecker besteht im Allgemeinen aus einem Stecker und einer Buchse. Der Stecker wird auch als Stecker mit freiem Ende bezeichnet, und die Buchse wird auch als fester Stecker bezeichnet. Das Verbinden und Trennen des Stromkreises erfolgt über den Stecker, die Buchse sowie das Einsetzen und Trennen, so dass verschiedene Verbindungsmodi des Steckers und der Buchse erzeugt werden. Bei Rundsteckverbindern gibt es hauptsächlich drei Arten der Gewindeverbindung: Bajonettverbindung und Marmorverbindung. Unter diesen ist die Gewindeverbindung die häufigste. Sie bietet die Vorteile einer einfachen Verarbeitungstechnologie, niedriger Herstellungskosten und eines breiten Anwendungsbereichs. Die langsame Verbindungsgeschwindigkeit ist jedoch nicht für Gelegenheiten geeignet, die häufiges Einstecken und schnelles Verbinden erfordern.
Die Bajonettverbindung hat einen längeren Vorsprung der drei Bajonettschlitze, sodass die Verbindungsgeschwindigkeit schneller ist, die Herstellung jedoch komplizierter und die Kosten höher sind. Die Marmorverbindung ist die schnellste Verbindung unter den drei Verbindungsmethoden. Sie muss nicht gedreht werden und muss nur linear bewegt werden, um die Funktionen Verbinden, Trennen und Verriegeln zu erreichen. Da es zu einer direkten Gegentaktverbindung gehört, ist es nur für Steckverbinder mit einer geringen Gesamttrennkraft geeignet. Im Allgemeinen ist es häufiger bei kleinen Steckverbindern.


Entwicklungseigenschaften von elektrischen Steckverbindern
1. In Richtung Miniaturisierung, Übertragung mit hoher Dichte und hoher Geschwindigkeit;
2. Entwicklung hin zu Hochleistungs- und Hochfrequenztechnologie;
3. Der Markt für Hochspannungs- und Hochstromsteckverbinder ist ebenfalls sehr groß.
4. Steckverbinder entwickeln sich auch in Richtung Anti-Interferenz-Technologie, modularer Technologie und bleifreier Technologie.
